22米伸縮臂式高空作業車產品簡介

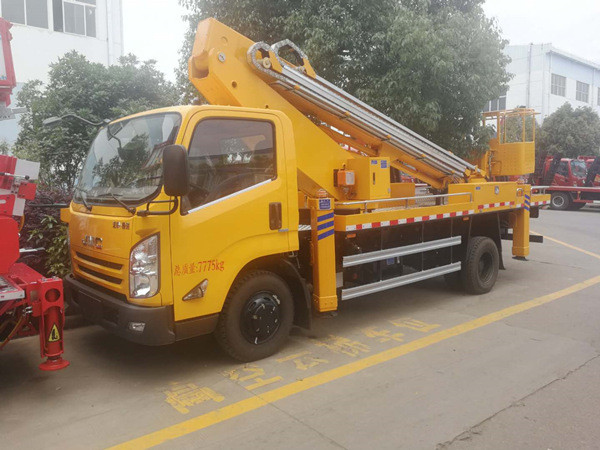

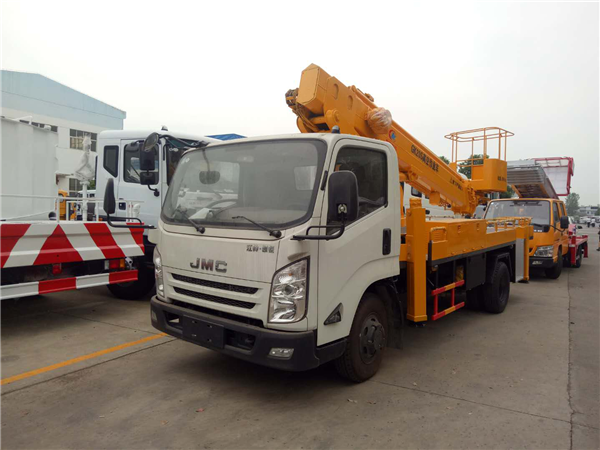

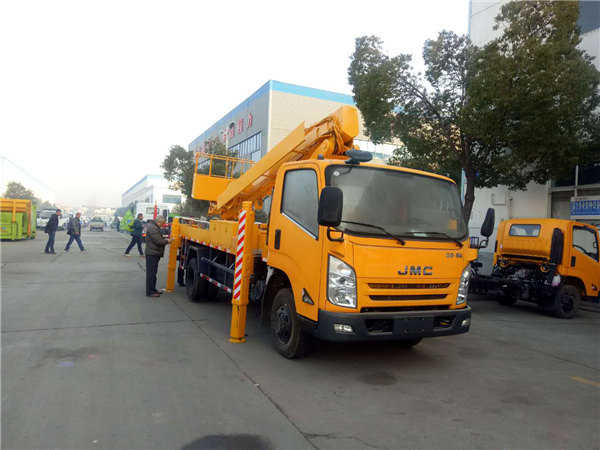

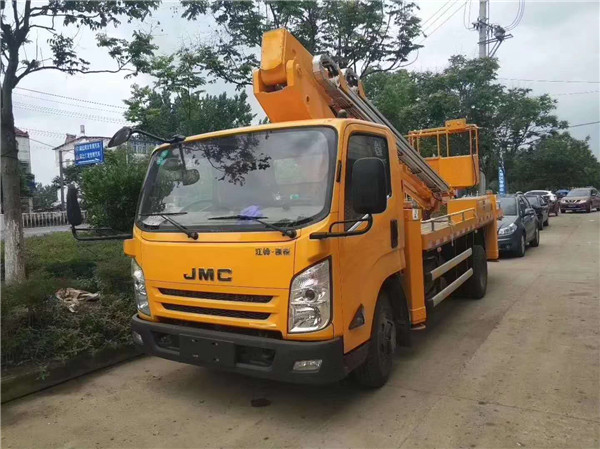

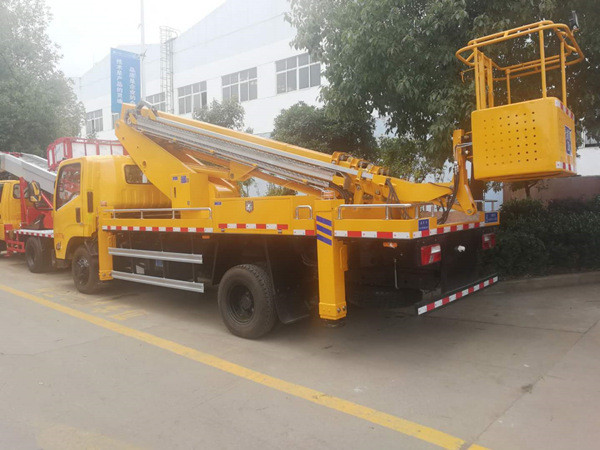

一、車型外觀

二、整車基本參數：

程力威牌直臂高空作業車作業高度有12米、14米、16米、18米、20米、21米、28米、29米，使用全伸縮式工作臂，支腿跨距大，穩定性好，可同時或單獨操作，安全可靠，結構緊湊、操作方便，具有較快的升降速度，工作效率高。具有靈活性，在緊密的高樓中也可以靈活作業，是高空作業車的佼佼者，引領著行業新的潮流。

該車全系配置有線遙控，吊籃內配備操作臺。廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、造船、交通、碼頭、機場港口、搶險救援、大型工礦企業等行業的安裝維修及登高作業。

三、高空作業車介紹及性能特點：

1.功能介紹：

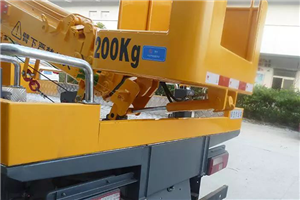

江鈴凱銳型22米高空作業車采用伸縮式直臂結構，作業臂為4節伸縮式，轉臺可操作，也可遙控器操作，可360度回轉，四液壓支腿，工作斗最大承重200公斤，不銹鋼圍板、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸、發動機啟停應急泵、操作系統及其控制電腦等主要部件均采用國內知名品牌，核心部件采用進口件。換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；V/H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。

2.產品概述：

工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂最大伸展角度達80°，以便調整到最佳作業位置。上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。

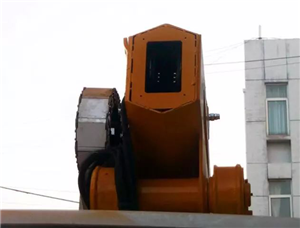

六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。

支腿采用前V、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。

四、關鍵件明細表

免征車型免征圖冊2017年第3冊總第56冊104頁

GK21S 21米伸縮式高空作業車特點及優勢

A.整車結構緊湊，外形尺寸短，行駛方便、轉向靈活。

B.整車采用全電控系統，多項安全保護功能

1、每個支腿均有軟腿支地保護功能。

2、支腿鎖定，當臂架工作時，支腿是不允許操作的（限制動作）。

3、工作幅度（工作半徑）自動限制，最大工作幅度為12.5米。

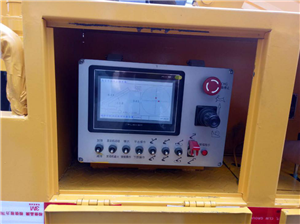

4、車身配置大屏幕顯示器，可顯示臂長、工作高度、工作幅度、傾斜角度。

5、吊籃自動調平,(吊籃下和吊臂下分別有一個油缸)大臂上升50°，吊籃下降 50°。

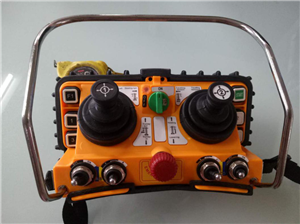

6、配備無線遙控器,操作臂架上下車有保護。

C.產品最新結構

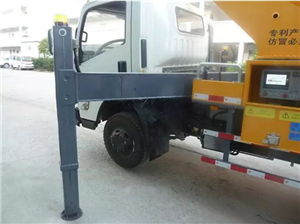

1、支腿采用前交叉式,支腿跨距大,整車穩定性更好。

2、大傾角后傾式轉臺,使臂架更長,整車長度更短,更緊湊。

3、六邊形臂截面,結構強度更好,使伸縮更平穩。

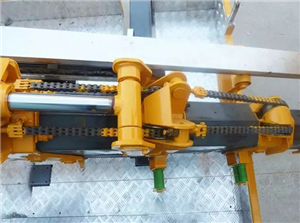

4、雙鏈條拉鎖機構,使工作效率更高,更安全。單根鏈條機構已經滿足使用要求,雙鏈條結構使安全效率更高。

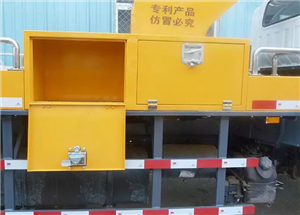

5、車子兩邊配備超大工具箱,可以存儲更多的工具 。

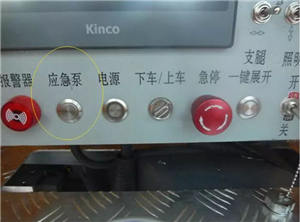

6、應急泵工作.如果發動機故障,可以使整體臂架收回來。

 五、隨車附件明細：

1、載貨汽車說明書一冊。  2、汽車底盤合格證一份。  3、高空作業車說明書一本。  4、載貨汽車保修。  5、載重汽車隨車工具。
